一、使用條件 本產品適用于裝有動靜軸承的磨機、軋鋼機、電機等大型設備的稀油潤滑系統中,其工作介質為N22~N320(相當于ISO VG22~VG320)的 工業潤滑油。 根據動靜壓潤滑工作原理,在啟動、低速和停車時用高壓系統,正常運行時用低壓系統,以保障大型機械在 不同轉速運行下均能獲得靠譜的潤滑以延伸主機壽命。 稀油站的高壓部分壓力為31.5MPa,流量為2.5L/min,低壓部分壓力為0.4MPa;流量為16~125L/min,稀油站具有過濾、冷卻、加熱等裝置和聯鎖、報警、自控等功能。 該產品的性能參數及尺寸應符合表和圖中的規定;裝置由油站、儀表盤、電控柜(可用PLC控制)成套組成。 | ![]() |
二、型號標注方法
三、工作原理和結構特點
本產品主要由油箱(其內裝有磁網過濾器)、低壓油泵裝置、高壓油泵裝置、雙筒網片式過濾器、手動高壓油泵、冷卻器、管道、閥門、儀表盤及電控柜等組成。
在主機啟動前,先啟動低壓泵,當低壓供油壓力正常后,啟動吸口聯于低壓管道上的高壓油泵,高壓油經高壓?jiǎn)蜗蜷y送往靜軸承,當高壓達 值使主軸浮起時,主機就可啟動、低速運行或停止;主機轉速正常后,就可以停止高壓泵(低速運行除外),但低壓油泵需要正常供油;低壓油泵從油箱吸油后經單向閥,雙筒網式過濾器、冷卻器后亦往靜軸承,維持主機正常供油;若主機停止后,尚要定時由高壓泵和低壓泵供油,則由時間繼電器進行控制向潤滑點斷續供油。
高、低壓力的具體數值分別由系統中的低壓安全閥和高壓溢流閥控制。
主機正常運行時,低壓泵一臺工作,一臺備用,若系統壓力下降到某值時,備用泵啟動投入運行,達到正常壓力時備用泵停止。若備用泵啟動后壓力仍下降到某一 低值時,就應發出報警訊號,考慮主機停車。
高壓柱塞泵有故障時,可由備用手動油泵供油。
過濾器置于冷卻器前,使粘度較小的油先通過過濾器,以升高過濾效果,過濾器一筒工作,一筒備用,由手動切換閥控制。
油箱油位過低過高時均由油位訊號器發訊,人工加油或停止加油。
回油油箱內設有磁網過濾器,能同時對油進行過濾和吸附油中鐵質微粒。
稀油站成套供貨時配有儀表和電控箱,以顯示運行參數和實現稀油站自控、手控或報警。
油箱上裝有電接點雙金屬溫度計,油溫低時發出信號,人工接通電加熱器,達到設定溫度時,自動切斷電加熱器。
供油口裝有電接點壓力式溫度計,根據供油溫度,調高低二個界限,用以控制冷卻器的使用與否。
GXYZ 型A 系列高(低)壓稀油站技術性能
參數 | 型號 | GXYZ-A2.5/16 | GXYZ-A2.5/25 | GXYZ-A2.5/40 | GXYZ-A2.5/63 | GXYZ-A2.5/100 | GXYZ-A2.5/125 | |
低 壓 系 統 | 泵裝置型號 | LBZ-16 | LBZ-25 | LBZ-40 | LBZ-63 | LBZ-100 | LBZ-125 | |
流量L/min | 16 | 25 | 40 | 63 | 100 | 125 | ||
供油壓力MPa | ≤0.4 | |||||||
供油溫度℃ | 40±3 | |||||||
電動機 | 型號 | Y90S-4,V1 | Y100S-4,V1 | Y112S-4,V1 | ||||
功率KW | 1.1 | 2.2 | 4 | |||||
轉速r/min | 1450 | 1440 | 1440 | |||||
油箱容積m3 | 0.8 | 1.2 | 1.6 | |||||
高壓系統 | 泵裝置型號 | 2.5MCY14-1B | ||||||
流量L/min | 2.5 | |||||||
供油壓力MPa | 31.5 | |||||||
電動機 | 型號 | Y112M-6 B35 | ||||||
功率Kw | 2.2 | |||||||
轉速r/min | 940 | |||||||
過濾精度m2 | 0.08~0.12 | |||||||
過濾面積m2 | 3 | 5 | 7 | |||||
冷卻面積m2 | 1 | 1.5 | 3.6 | 5.7 | 9 | 11.25 | ||
電加熱功率Kw | 3 x 4 | 3 x 4 | 6 x 4 | |||||
外形尺寸mm | 1820 x 1130 x 1320 | 1880 x 1220 x 1650 | / | |||||
備注 | 全部過濾切換壓差為0.15MPa |
四、外形尺寸
GXYZ 型A 系列稀油站外形尺寸
型號 | DN1 | DN2 | DN3 | DN4 | L | B | H | L1 | L2 | L3 | L4 | L5 |
GXYZ-A2.5/16 | 25 | 10 | 50 | 25 | 1250 | 1000 | 1000 | 1490 | 925 | 185 | 18 | 140 |
GXYZ-A2.5/25 | ||||||||||||
GXYZ-A2.5/40 | 32 | 10 | 65 | 32 | 1400 | 1200 | 1050 | 1620 | 720 | 200 | 20 | 120 |
GXYZ-A2.5/63 |
型號 | L6 | L7 | B1 | B2 | B3 | H1 | H2 | H3 | H4 | H5 | H6 | H7 |
GXYZ-A2.5/16 | 100 | 208 | 1230 | 360 | 420 | 1500 | 1132 | 853 | 150 | 350 | 70 | 78 |
GXYZ-A2.5/25 | ||||||||||||
GXYZ-A2.5/40 | 100 | 276 | 1430 | 400 | 500 | 1550 | 1182 | 890 | 200 | 350 | 120 | 110 |
GXYZ-A2.5/63 |

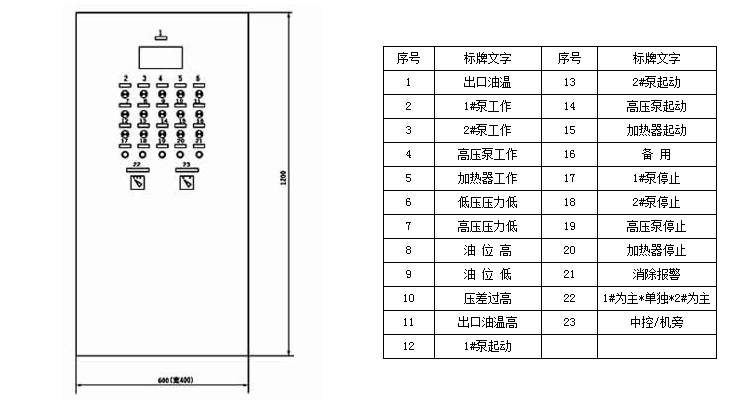

五、電控柜
