一、概述

　　適用于以油、水、氣為介質的管道固定用塑料管夾。工作溫度為-5～+100℃。

　　A 系列管夾適用于中壓、低壓(PN≤8MPa)管道的固定；B系列管夾及B系列Ⅰ型組合安裝管夾適用于中高壓、高壓（PN≤31.5MPa）管道的固定。

    二、外形尺寸

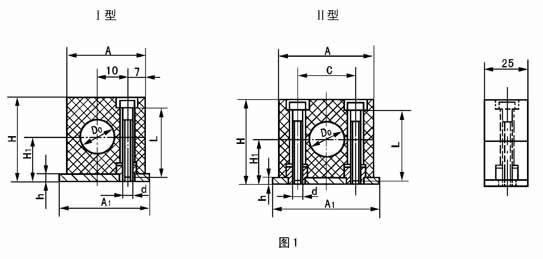

      1.1 A系列管夾的型式和尺寸見圖1

     2.1 標記說明

    A 系列Ⅰ型、管子外徑為12mm的塑料管夾：

    塑料管夾A（Ⅰ）12 JB/ZQ4008-97

    B 系列Ⅱ型、管子外徑為28mm 的塑料管夾；

    塑料管夾B（Ⅱ）28 JB/ZQ4008-97

    B 系列Ⅰ型組合疊裝、管子外徑為22mm的3根、管子外徑為28mm的2根的塑料管夾；

    塑料管夾B（Ⅰ）22×3-28×2JB/ZQ4008-97

    三、管夾承載能力

  （A1，A2 及圖A1，圖A2)

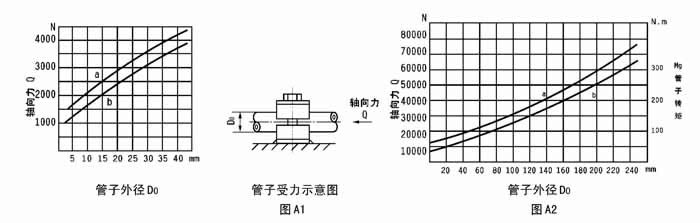

    A1 表示方法：管夾承受管子軸向力的能力大小，用曲線圖表示。

    A2 具體內容：圖A1 用于“A 系列管夾”；圖A2 用于“B 系列Ⅰ型管夾”。a 曲線表示管夾與管子處于“靜摩擦狀態”時，管子外徑尺寸與管夾承受管子軸向力的函數關系。b曲線表示管夾與管子處于“動摩擦狀態”時，管子外徑尺寸與管夾承受管子軸向力及轉矩的函數關系。

    四、安裝說明(B1～B3)

    B1 管夾底板采用焊接法固定在焊接板、鋼梁、軌道上。應注意焊接板、鋼梁、軌道的固定必須牢靠，其所受負荷要保持在允許范圍內（參考圖A1、A2）

    B2 安裝時，相鄰管夾的間距，應保持在1-3m 的距離。

    B3 管路安裝時，在彎管處其弧形部分之后，就應安裝管夾。
