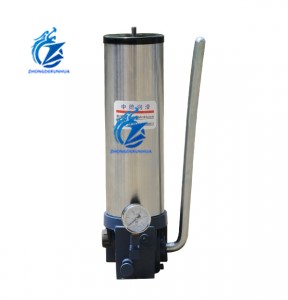

SGZ-4/8F型手動干油站

     工作原理　　　　　　　　　　　　　　　　　　

     SRB-J7-4/4型手動干油站主要有貯油器、柱塞泵、單向閥、濾油器等關鍵部分組成。

其工作原理是：板動手柄，經過齒輪軸上的小齒輪（如圖2）帶動齒條活塞做往復運動。當活塞處在右端極限位置左行量的時候，潤滑脂經過單向閥通過換向閥被壓入主油管，當滑動活塞行程結束，達到左端極度限位置的時候，滑動活塞右端的腔室且被貯油器中有潤滑脂所填滿。當滑動活塞再向右移動的時候，滑動活塞右端的單向閥，通過換向閥而被壓進主油管，這樣接著扳動手柄，油泵會(huì )不斷地往復運動，將潤滑脂不斷地壓向各組給油器。油泵給油的換向是通過手動操作換向手柄來達到目的，當換向手柄轉動到一個定位孔時，潤滑脂將主油管II供送潤滑脂，當把換向手柄轉動到另一個定人位孔時，潤滑脂經主油管I供送潤滑脂。任一狀態時另一主油管I,II分別卸荷與貯油器連通。

    安裝及調試

    安裝：

    1、SRB-J7-4/4型手動干油站應安裝在以通風、透光的室內，露天安裝使用需要加設防護罩，同時需要保障手柄能自由擺動。油位指示桿上方應有足夠的空間，以便油位指示桿能伸出，還能方便地向貯油器中加油潤滑脂。

    2、SRB-J7-4/4型手動干油站需要直立安裝，并用四只M10×30螺栓緊固。

    3、泵與主油管及系統中配管的連接處應緊密，不得有滲漏現象，不允許使用麻絲或鉛油等輔助材料。

    調試：

    1、加潤滑脂需要從加油過濾器裝置中用 的加油 泵注入，嚴禁揭蓋加油，防止油中油臟物或空氣混合，致使泵不能正常工作。加入潤滑脂的針入度為不低于265(25℃，150g)1/10mm。

    2、起動前，應向壓力表接頭內注50#機械油，以便干油進入壓力表而影響顯示精度。

    3、當手柄來回扳動，這時潤滑脂將被入主油管中，系統中的給油器全部工作后壓力上升，應停止供油，同時要及時換向，以便消除管路中油壓力。
